Кулачковые переключатели

Кулачковые переключатели с доставкой по России

Оперативный подбор аналогов Апатор, Elkey, ABB, Llegrand и других производителей

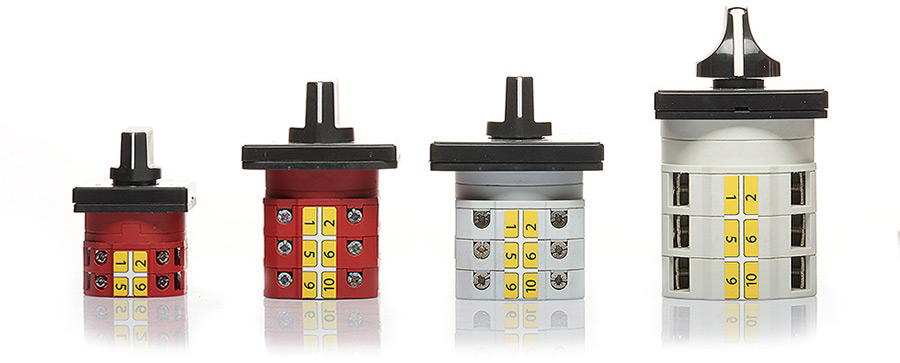

Модификации кулачковых переключателей PX

PX20

Номинальный ток: 20А/690V AC

Количество пакетов: до 12

Монтаж: на переднюю панель, на DIN-рейку, быстрый монтаж

PX32

Номинальный ток: 32А/690V AC

Количество пакетов: до 8

Монтаж: на переднюю панель, на DIN-рейку, быстрый монтаж

PX40

Номинальный ток: 40А/690V AC

Количество пакетов: до 6

Монтаж: на переднюю панель, на DIN-рейку


PX63

Номинальный ток: 63А/690V AC

Количество пакетов: до 6

Монтаж: на переднюю панель, на DIN-рейку

PX80

Номинальный ток: 80А/690V AC

Количество пакетов: до 6

Монтаж: на переднюю панель, на DIN-рейку



Номинальный ток: 20, 32, 40, 63 и 80А



Количество пакетов: до 12

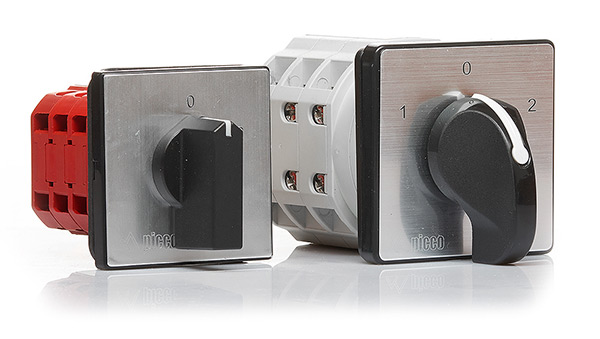

Мы предлагаем как типовые переключатели, так и сборку по индивидуальным коммутационным схемам.

Большинство схем можно собрать с разным углом поворота ручки.



Устройство переключателя

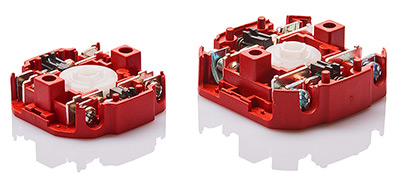

Модуль состоит из контактных блоков и кулачка.

Каждый контактный блок содержит 2 неподвижных контакта и контактный мостик, который замыкает и размыкает цепь при определенных положениях кулачка. У нас вы сможете заказать и переключатель кулачковый на 2 положения.

Для установки переключателя не потребуется дополнительных изделий кроме инструмента: весь необходимый крепеж идет в комплекте!



Конфигуратор

Не нашли необходимый переключатель?
Создайте его самостоятельно при помощи онлайн-конфигуратора в несколько шагов!

calc.piccoswitch



Кулачковые переключатели: надежное и удобное управление электрооборудованием. Они широко используются для управления электрооборудованием. Они представляют собой механические устройства, которые позволяют запускать, останавливать или регулировать работу оборудования с помощью поворотной ручки.

Кулачковый переключатель представляет собой электрическое устройство, способное осуществлять переключение линий электропитания переменного и постоянного тока. Они широко применяются в силовых и оперативных сетях, а также в управлении электрическими машинами.

Кулачковые переключатели изготавливаются из изоляционного материала и имеют компактные размеры. Основной принцип работы устройства происходит от наличия кулачков, которые взаимодействуют с толкателем.

Устройство состоит из группы коммутационных элементов, каждый из которых активируется определенным образом, изменяя режим работы и выбирая схему переключения. Для каждого подтипа кулачковых переключателей применяется своя программа переключения, определяющая начальное и конечное положения кулачков и главных контактов.

Принцип работы кулачкового переключателя заключается в активации группы контактов путем вращения привода устройства. Механическое вращение встроенной ручки заставляет привод вращаться вокруг своей оси, что приводит в действие кулачки. Активные кулачки замыкают необходимую контактную группу. Для анализа группы рабочих контактов следует использовать схему коммутации, принцип действия которой основан на требуемой электрической схеме. Если привод находится в нужном положении, выключатель удерживается специальным механизмом фиксации, и начинает работать схема. Для возврата в исходное положение необходимо повернуть рукоятку.
